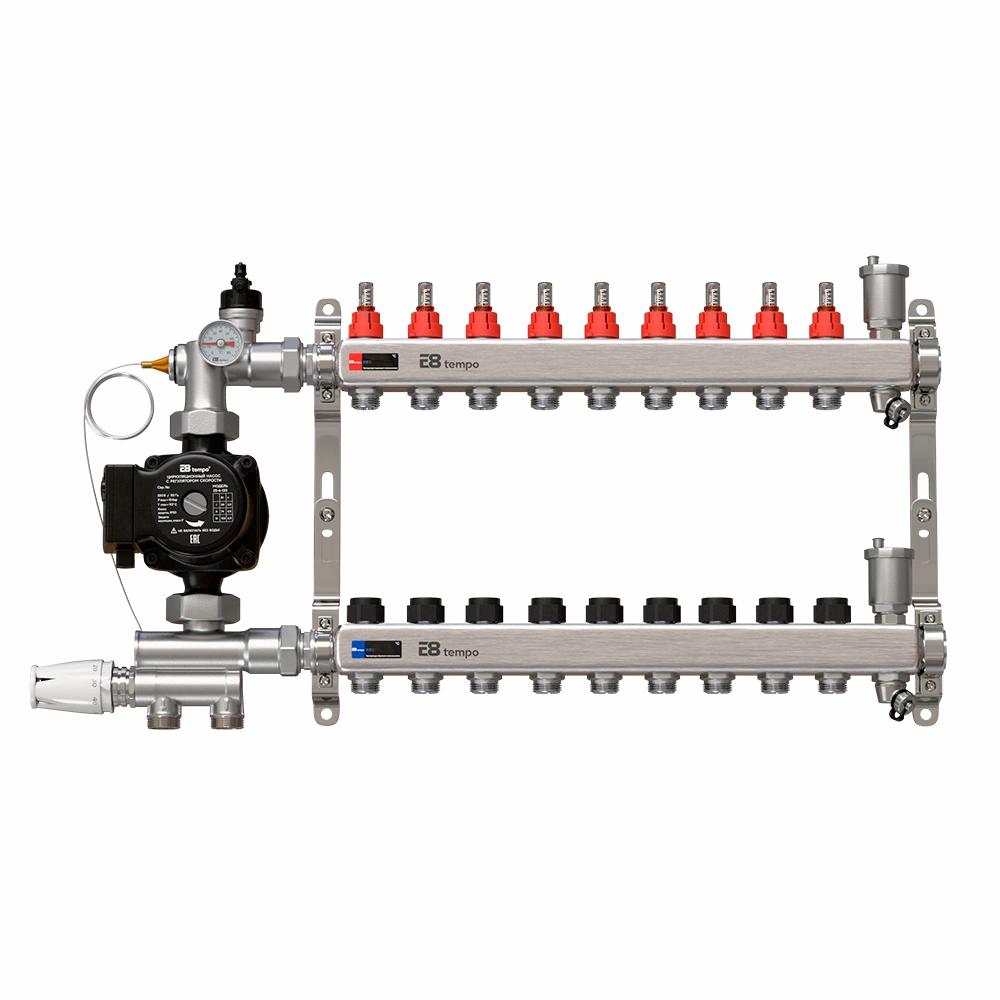

Насосно-смесительный узел с коллектором теплого пола на 9 контуров с расходомерами и циркуляционным насосом 25/6 E8 tempo

Комплект для теплого пола E8 tempo ПОСТАВЛЯЕТСЯ В СБОРЕ и состоит из:

1. Коллекторная группа из нержавеющей стали с расходомерами, которая включает в себя:
• Подающий коллектор, оснащенный расходомерами с диаметром подключения 1” и диаметром отводов 3/4”, распределяет теплоноситель по контурам.
• Обратный коллектор, оснащенный регулирующими клапанами с диаметром подключения 1” и диаметром отводов 3/4”, транспортирует остывший теплоноситель на подогрев.
• Настроечный клапан (расходомер), предназначенный для балансировки потоков теплоносителя. Регулировка производится вручную путем вращения настроечной черной ручки в основании шкалы расходомера
• Регулирующий клапан. Плавно перекрывает поток теплоносителя под воздействием ручки.
• Кронштейн регулируемый (2 шт.) для крепления коллектора.
• Воздухоотводчик (2 шт.), предназначенный для удаления воздуха и газов из системы.
• Дренажный кран (2 шт) для заполнения системы теплоносителем и ее опустошения.
• Термополоски (2 шт.) используются для оперативной оценки балансировки контуров и выявления перегрева/недогрева в подающем и обратном коллекторе.

ОПИСАНИЕ КОЛЛЕКТОРНОЙ ГРУППЫ:
Коллекторная группа E8 tempo предназначена для равномерного распределения и регулировки теплоносителя в системе водяного теплого пола. Конструкция включает подающий и обратный коллекторы, что позволяет точно балансировать потоки по каждому контуру и поддерживать стабильную работу отопления. Изделие подходит для частных домов, квартир и административных зданий.
Корпус и основные элементы выполнены из нержавеющей стали AISI 304, что обеспечивает прочность, устойчивость к коррозии и долгий срок службы. Подающий коллектор оснащен расходомерами для балансировки теплоносителя, а обратный — регулирующими вентилями с возможностью замены на электрические сервоприводы. В комплект также входят регулируемые кронштейны, автоматические воздухоотводчики и дренажные краны для заполнения и опорожнения системы.
Диаметр подключения составляет 1" с внутренней резьбой, диаметр отводов — 3/4" с наружной резьбой под евроконус. Максимальная температура рабочей среды — 95 °C, максимальное рабочее давление — 10 бар. Средний срок службы изделия — 25 лет.

2. Насосно-смесительный узел для тёплого пола E8tempo E8PMU.
Насосно-смесительный узел E8 tempo E8PMU предназначен для создания низкотемпературных систем отопления, в том числе систем теплого пола. Узел монтируется на коллекторную группу низкотемпературного контура и подключается к высокотемпературному контуру отопления.
Модель обеспечивает стабильную циркуляцию теплоносителя в низкотемпературном контуре и поддержание заданной температуры подачи с помощью термостатического вентиля и термостатической головки с погружным датчиком. Контроль температуры осуществляется по встроенному термометру, что делает эксплуатацию удобной и наглядной.
Корпус выполнен из латуни, что обеспечивает надежность и долговечность при эксплуатации. Узел рассчитан на максимальную температуру рабочей среды до 110 °С и рабочее давление до 10 бар. Диапазон регулировки температуры во вторичном контуре составляет от 20 до 60 °С, благодаря чему можно точно настроить комфортный режим работы системы теплого пола.
В комплект входят нижний гидравлический блок со смесительным клапаном, байпасным и обратным клапаном, верхний гидравлический блок с автоматическим воздухоотводчиком и контрольным термометром, крепежная скоба, а также термостатическая головка с погружным температурным датчиком. Присоединение к низкотемпературному и высокотемпературному контуру — 1", присоединительный диаметр насоса — 1 1/2", монтажная длина насоса — 130 мм.

3. Циркуляционный насос E8tempo 25-6-130 для систем теплого пола 3 скорости, длина 130 мм, напор до 6 м, 220 В
Циркуляционный насос E8 tempo 25-6-130 предназначен для стабильной циркуляции теплоносителя в насосно-смесительных узлах тёплого пола. Насос создаёт принудительную циркуляцию воды , обеспечивая равномерное распределение тепла и стабильную работу системы. Конструкция с мокрым ротором позволяет снизить уровень шума — ротор охлаждается и смазывается перекачиваемой жидкостью. Корпус выполнен из чугуна, рабочее колесо — из прочного пластика, армированного стекловолокном. Подшипники из износостойкой керамики увеличивают срок службы оборудования. Насос оснащён механическим переключателем на 3 скорости, что позволяет подобрать оптимальный режим работы в зависимости от нагрузки системы и снизить энергопотребление. Подходит для эксплуатации в закрытых и открытых системах отопления при температуре теплоносителя от +2 до +95 °C.
