Паяный пластинчатый теплообменник (ППТО) — устройство, в котором осуществляется передача тепловой энергии от горячего теплоносителя (Греющая сторона) к холодной среде (Нагреваемая сторона) через пакет пластин, образующий каналы, по которым протекают жидкости, участвующие в теплообмене. Пакет собирают с чередованием горячих и холодных каналов. Такая установка пластин обеспечивает процесс теплообмена без смешивания жидкостей.

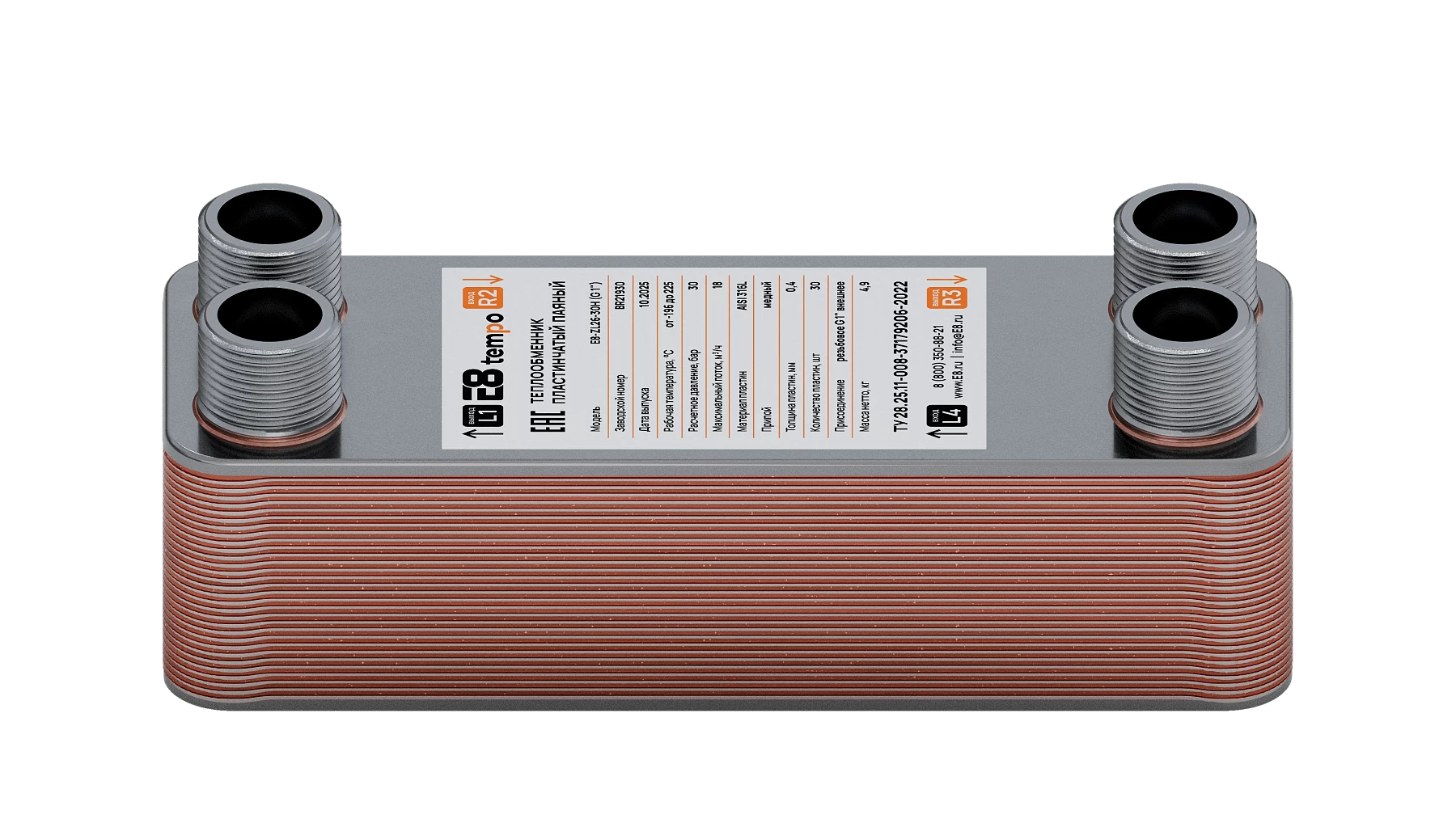

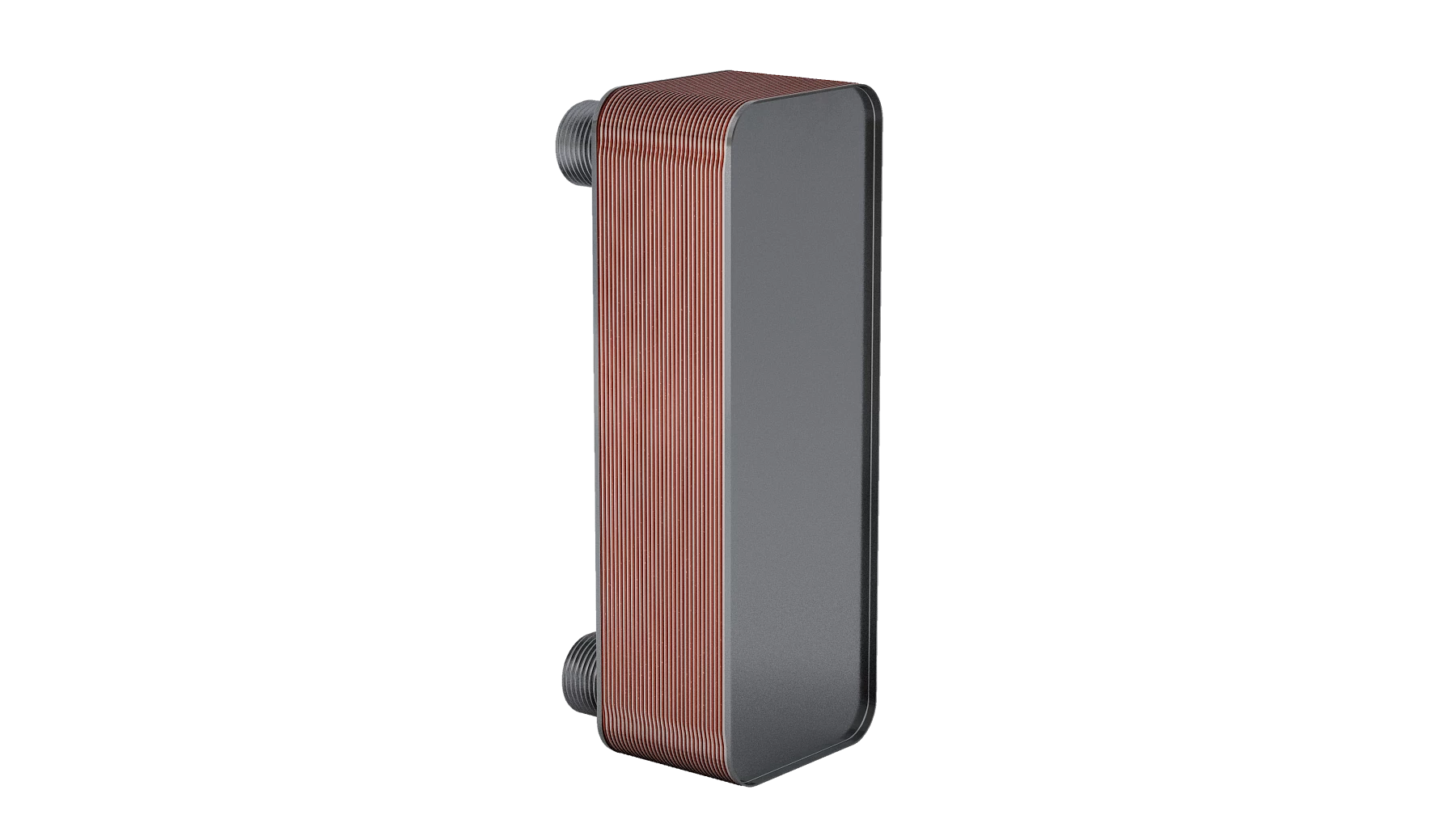

Конструкция паяного пластичного теплообменника E8-ZL26-30Н (G 1") включает 30 пластин толщиной 0,4 мм из нержавеющей стали AISI 316L, соединенных методом высокотемпературной пайки медным припоем, что обеспечивает надежное уплотнение и прочность в точках контакта без уплотнительных прокладок и массивных опорных плит, гарантируя максимальный срок службы и стойкость к высоким давлениям.

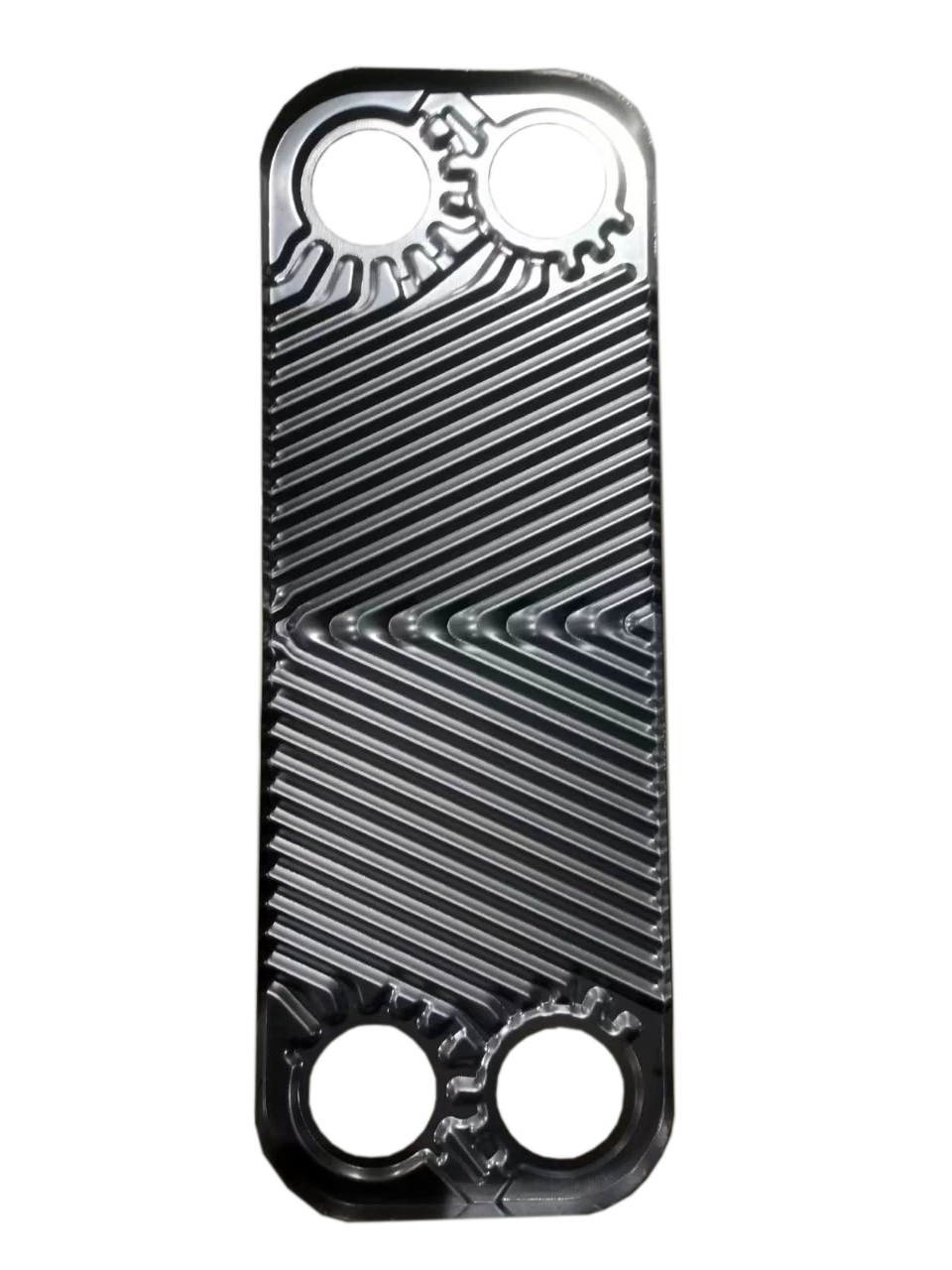

Поверхность теплообмена образована гофрированными пластинами в форме «елочки», последовательная установка которых формирует каналы для теплоносителей.
Расположенные по углам порты организуют движение теплоносителей по соседним каналам по принципу противотока, обеспечивая оптимальную эффективность теплообмена.
Подключение отопительного контура осуществляется через внешнюю резьбу G 1".
Рабочее давление теплообменника составляет 1-30 бар, при этом максимальное давление в контуре отопления допускается до 30 бар.
Температура теплоносителя может варьироваться в широком диапазоне от -196 °C до +225 °C, а максимальная рабочая температура достигает 225 °C.
По производительности аппарат характеризуется максимальной тепловой мощностью 135 кВт, способен обслуживать отапливаемую площадь до 560 м² и имеет объем воды в теплообменнике 1,63 л.

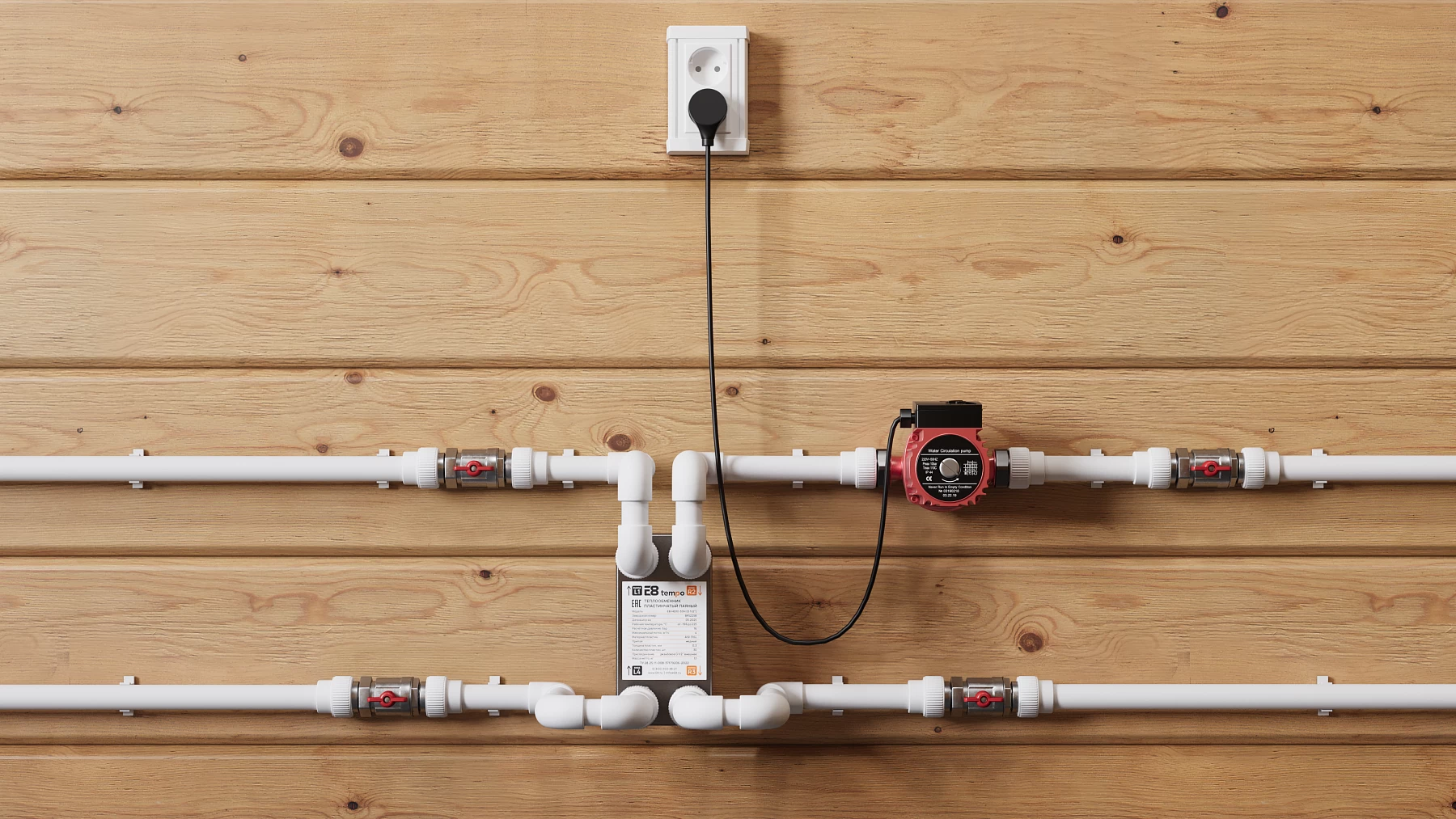

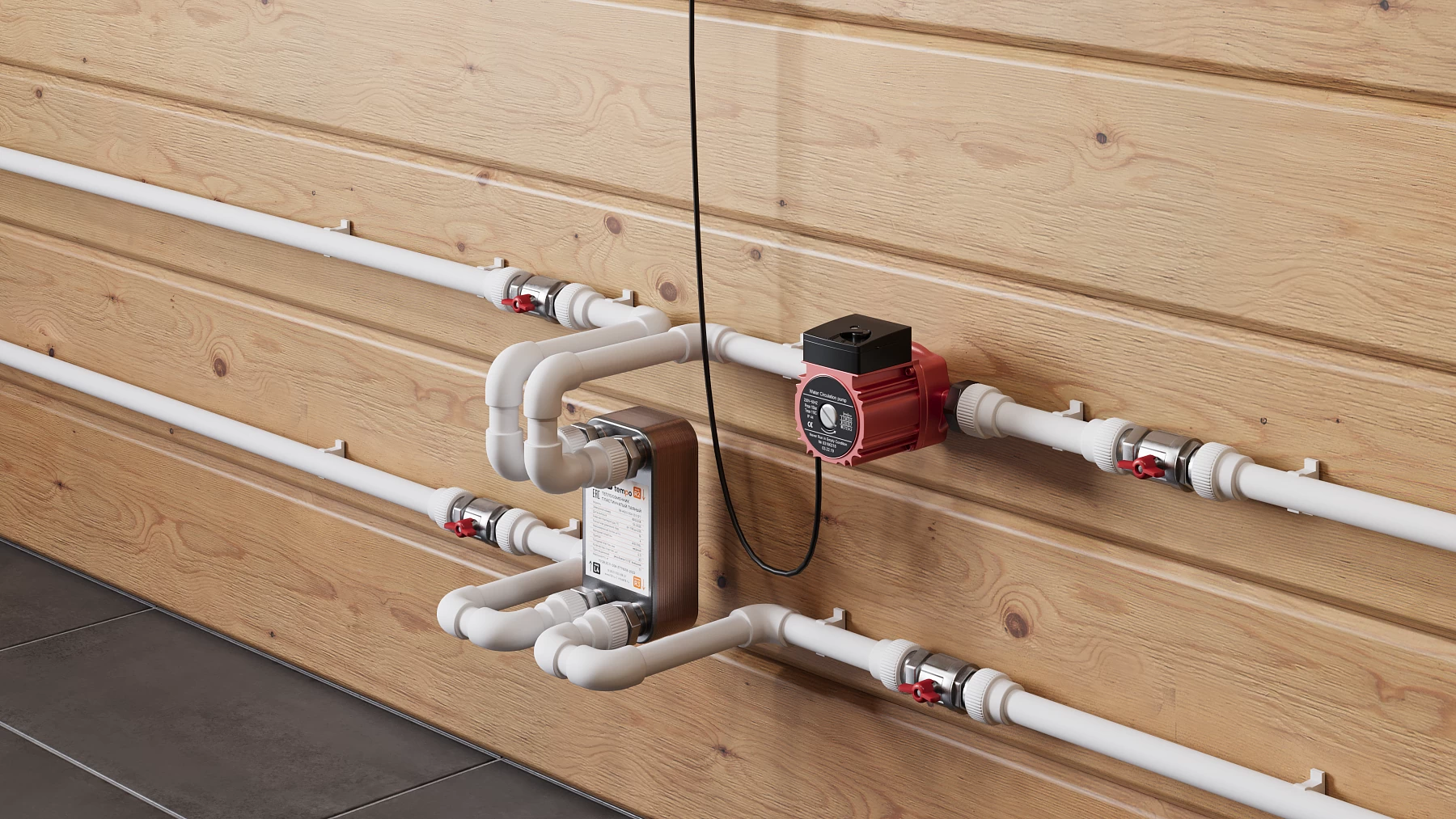

Теплообменник является двухконтурным и предназначен для использования в системах горячего водоснабжения (ГВС), отопления (включая теплые полы), снеготаяния, подогрева бассейнов, вентиляции, охлаждения оборудования, майнинга.
