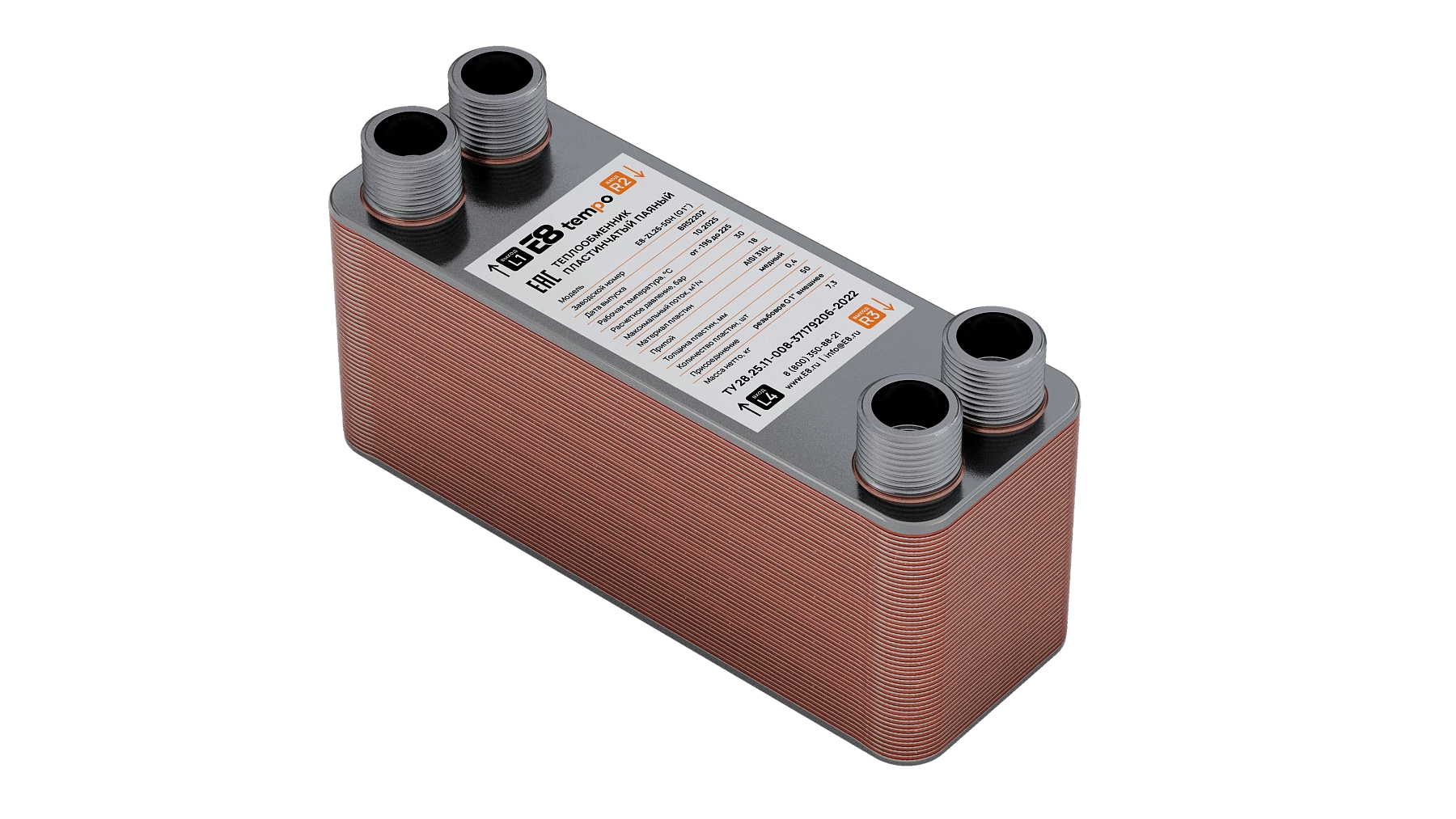

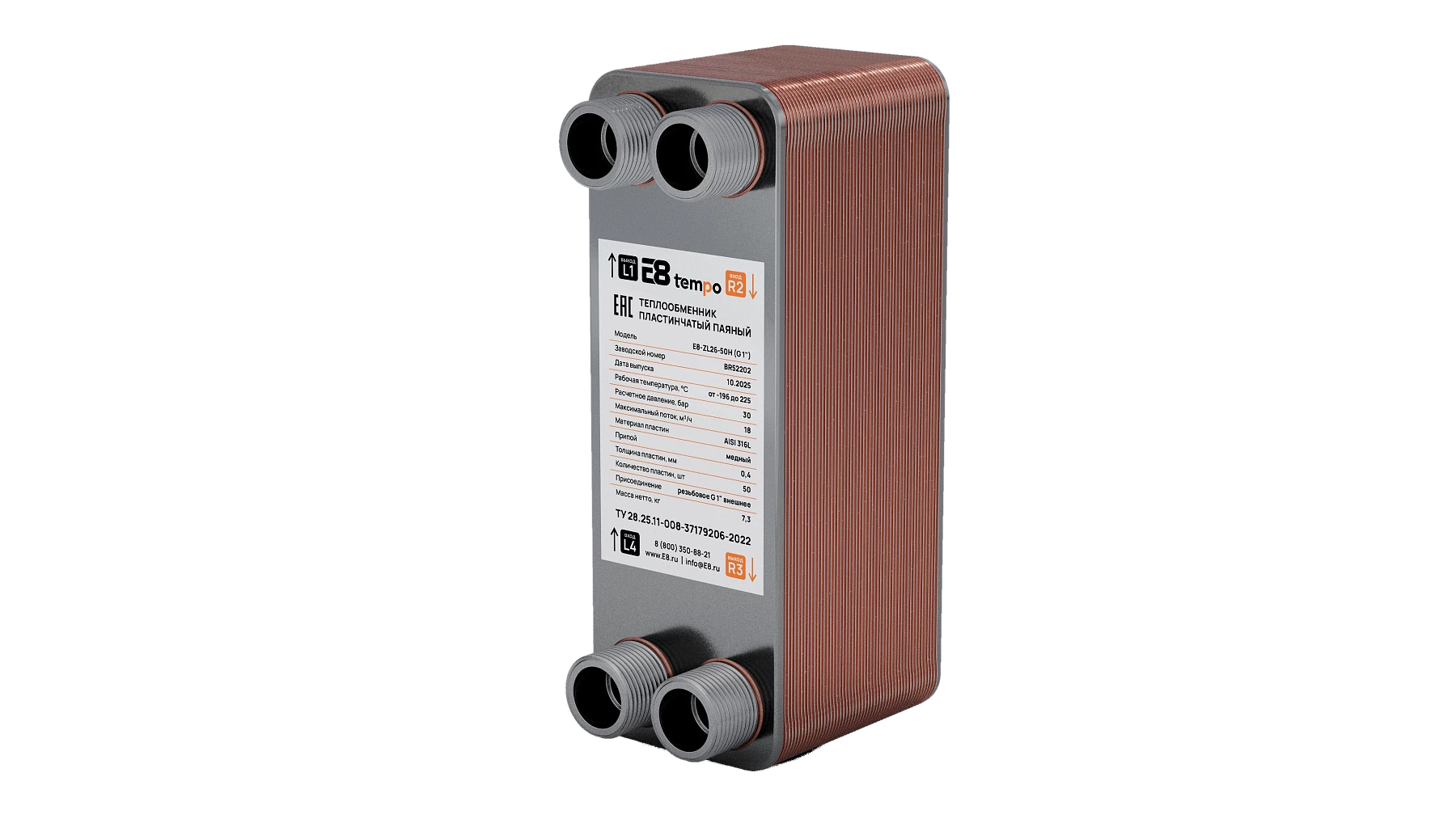

Паяный теплообменник E8 tempo E8-ZL26-50Н (G 1”)
Описание
Отзывы
Вопросы
Характеристики
Похожие товары
Документация
Паяный пластинчатый теплообменник (ППТО) — устройство, в котором осуществляется передача тепловой энергии от горячего теплоносителя (Греющая сторона) к холодной среде (Нагреваемая сторона) через пакет пластин, образующий каналы, по которым протекают жидкости, участвующие в теплообмене. Пакет собирают с чередованием горячих и холодных каналов. Такая установка пластин обеспечивает процесс теплообмена без смешивания жидкостей.
Конструкция паяного пластичного теплообменника E8-ZL26-50Н (G 1") включает 50 пластин толщиной 0,4 мм из нержавеющей стали AISI 316L, соединенных методом высокотемпературной пайки медным припоем, что обеспечивает надежное уплотнение и прочность в точках контакта без уплотнительных прокладок и массивных опорных плит, гарантируя максимальный срок службы и стойкость к высоким давлениям.
Поверхность теплообмена образована гофрированными пластинами в форме «елочки», последовательная установка которых формирует каналы для теплоносителей.
Расположенные по углам порты организуют движение теплоносителей по соседним каналам по принципу противотока, обеспечивая оптимальную эффективность теплообмена.
Подключение отопительного контура осуществляется через внешнюю резьбу G 1".
Рабочее давление теплообменника составляет 1-30 бар, при этом максимальное давление в контуре отопления допускается до 30 бар.
Температура теплоносителя может варьироваться в широком диапазоне от -196 °C до +225 °C, а максимальная рабочая температура достигает 225 °C.
По производительности аппарат характеризуется максимальной тепловой мощностью 240 кВт, способен обслуживать отапливаемую площадь до 920 м² и имеет объем воды в теплообменнике 2,72 л.
Теплообменник является двухконтурным и предназначен для использования в системах горячего водоснабжения (ГВС), отопления (включая теплые полы), снеготаяния, подогрева бассейнов, вентиляции, охлаждения оборудования, майнинга.
Отзывы
Вопросы
Использую 50-ку в связке с тепловым насосом. Объема воды в 2.7 литра хватает для плавной работы системы без резких скачков. Противоток реализован грамотно, КПД на высоте. Радует широкий диапазон температур - от глубокого минуса до 225 градусов, это говорит о высоком качестве сборки. Для тех, кто строит серьезную систему отопления или ГВС на большой дом с теплыми полами и бассейном - идеальный вариант.
Нужна ли дополнительная защита при монтаже?
Да, на входах в оба контура обязательно следует установить сетчатые фильтры (грязевики). Это предотвратит засорение узких каналов между пластинами и продлит срок службы оборудования.
Как правильно подключить контуры для максимального КПД?
Теплообменник необходимо подключать по схеме противотока: горячая вода и нагреваемый антифриз должны двигаться навстречу друг другу. Это обеспечит наиболее эффективную передачу тепла.
Какие модели лучше всего справятся с задачей при заданных температурах (60°/40°)?
"Мы рекомендуем два проверенных варианта: 1. HQ10 - 50H(G 3 / 4”) — 50 пластин, компактный и эффективный . 2. E8 - ZL26 - 20Н(G 1"") — 20 пластин, но с увеличенным диаметром патрубков для лучшего протока . "
Подойдет ли теплообменник для работы с этиленгликолем?
Да. Пластинчатые паяные теплообменники E8 Tempo отлично подходят для разделения контуров «вода-антифриз». Это позволяет защитить основной котел от воздействия гликоля и предотвратить замерзание уличного контура.
